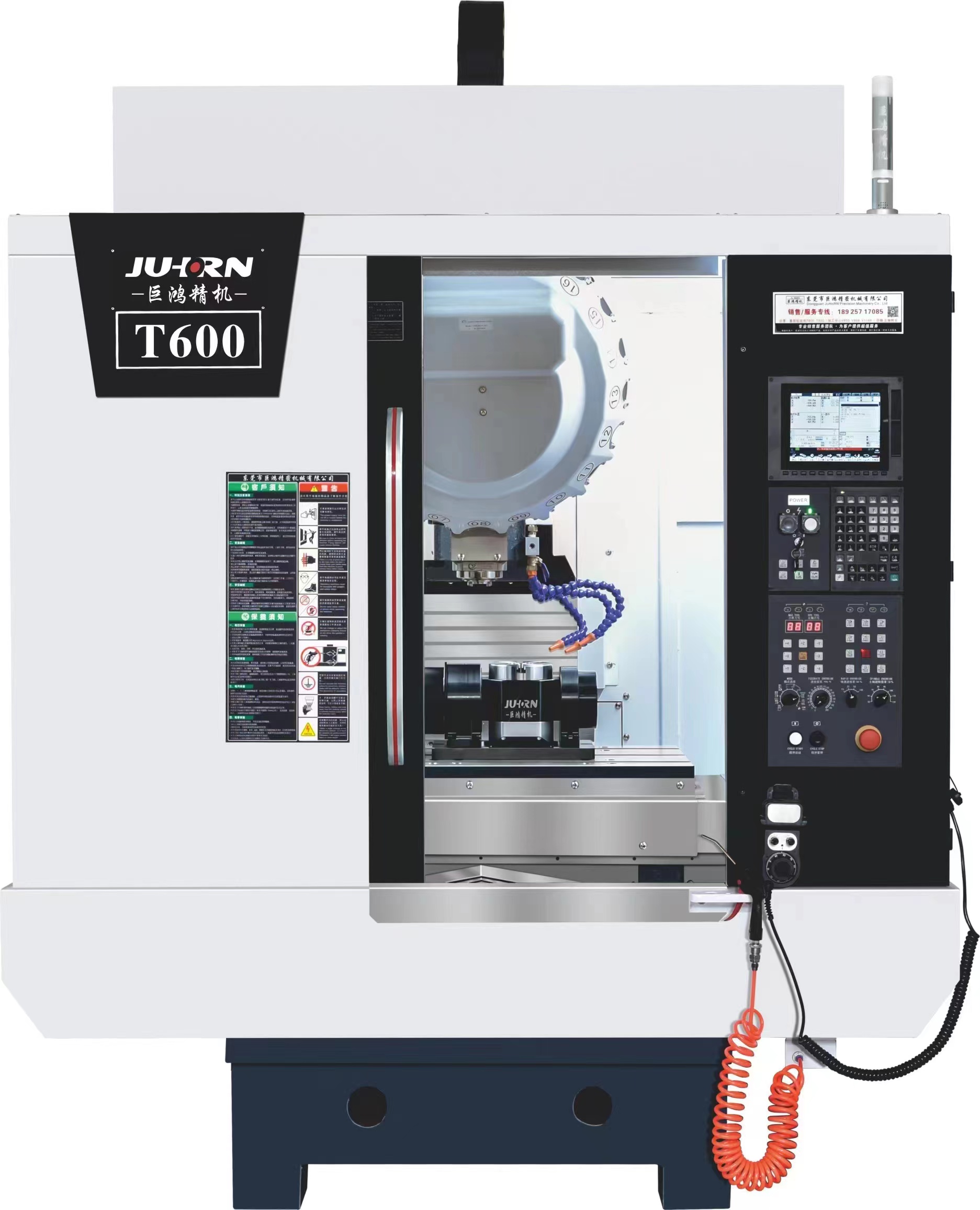

T-6-5(3+2)鑽攻中心
產品詳情
|
機型Type |
T-6-5(3+2鑽攻中心） |
|
行程 |
|
X軸行程 |
600mm |
|
Y軸行程 |
400mm |
|
Z軸行程 |
300mm |
|
A軸行程 |
0-360mm |
|
B軸行程 |
±100mm |
|
主軸鼻端至工作台距離 |
500mm |
|
主軸鼻端至轉台台麵距離 |
300mm |
|
主軸中心至立柱距離 |
420mm |
|
工作台 |
|
工作台尺寸 |
720mm*420mm |
|
轉台尺寸 |
170mm |
|
T型槽(寬*數) |
3*18mm*32mm |
|
工作台最大載重 |
300KG |
|
主軸 |
|
主軸轉速 |
20000rpm |
|
主軸錐度 |
BT30-100 |
|
傳送方式 |
直連式 |
|
進給 |
|
XYZ軸切削進給 |
1-10000mm/min |
|
XYZ軸快速進給4 |
48mm/min48m/min/48m/min |
|
AB軸快速進給 |
20m/min |
|
精度 |
|
定位精度 |
±0.005mm |
|
重複定位精度 |
±0.003mm |
|
換刀係統 |
|
刀庫數量 |
夾臂式刀庫16/21PCS |
|
最大刀具重量 |
3KG |
|
最大刀具長度 |
200mm |
|
刀具直徑 |
100mm |
|
刀庫形式 |
夾臂式(普通/伺服) |
|
絲杆/導軌 |
|
絲杆(X/Y/Z) |
32mm/32mm/32mm |
|
導軌(X/Y/Z) |
30mm/30mm/35mm |
|
數控係統 |
|
控製係統：新代/三菱/發那科/華中 |
|
機床總功率：15KW |
|
主軸電機功率5.5KW/7.5KW |
|
三軸電機功率2.4KW/2.4KW/3.9KW |
|
電氣 |
|
開關/電氣元件 |
法國施耐德 |
|
其它 |
|
重量 |
約3.8T |
|
外形尺寸(長*寬*高) |
1850mm*2100mm*2500mm |
